Transfersysteme
Transfersysteme von Bosch Rexroth bieten Ihnen wirtschaftliche Transportlösungen, die für nahezu jeden Anwendungsfall bedarfsgerecht skaliert werden können.
Alle Systeme sind modular aufgebaut. Dies sorgt für eine schnelle Planung und erlaubt es, bestehende Anlagen einfach zu erweitern oder umzubauen.
Die flexiblen Transfersysteme – TS 1, TS 2plus, TS 5, das neue TS 7 und das Kettenfördersystem VarioFlow – unterscheiden sich in Abmessungen und zulässigen Traglasten. Sie bestehen aus standardisierten Baueinheiten, die beliebig zu einem System kombinierbar sind. Dies ermöglicht die Ausführung zahlreicher Varianten und führt zu maßgeschneiderten Anlagen, abgestimmt auf die jeweilige Montage-, Prüf- oder Transportaufgabe.
Alle Systeme sind für Industrie 4.0 entwickelt und z.B. mit Active Cockpit & ActiveAssist kombinierbar, um Sie auf dem Weg in eine vollautomatisierte Industrie zu unterstützen.

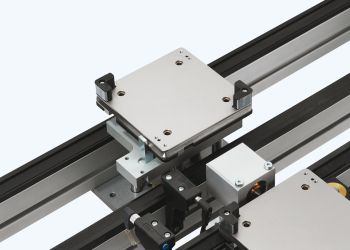

Transfersystem TS1
Das Transfersystem TS 1 ist speziell auf kleine, leichte Produkte und Baugruppen zugeschnitten, bei denen es auf eine hohe Positionier- und Wiederholgenauigkeit ankommt.

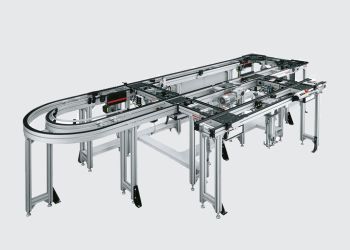

Transfersystem TS 2plus
Das vielseitige Transfersystem TS 2plus des Marktführers arbeitet zuverlässig, selbst unter erschwerten Bedingungen, wie beispielsweise in ESD-Umgebung sowie Rein- und Trockenräumen.

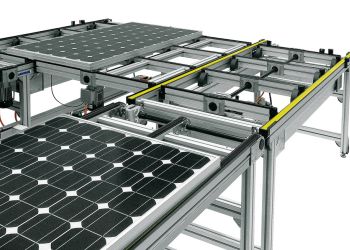

Transfersystem TS2 pv
Im Vordergrund des TS 2pv steht die Reinraumtauglichkeit. Das Transfersystem wurde speziell für die hohen Anforderungen an eine saubere Produktionsumgebung entwickelt.

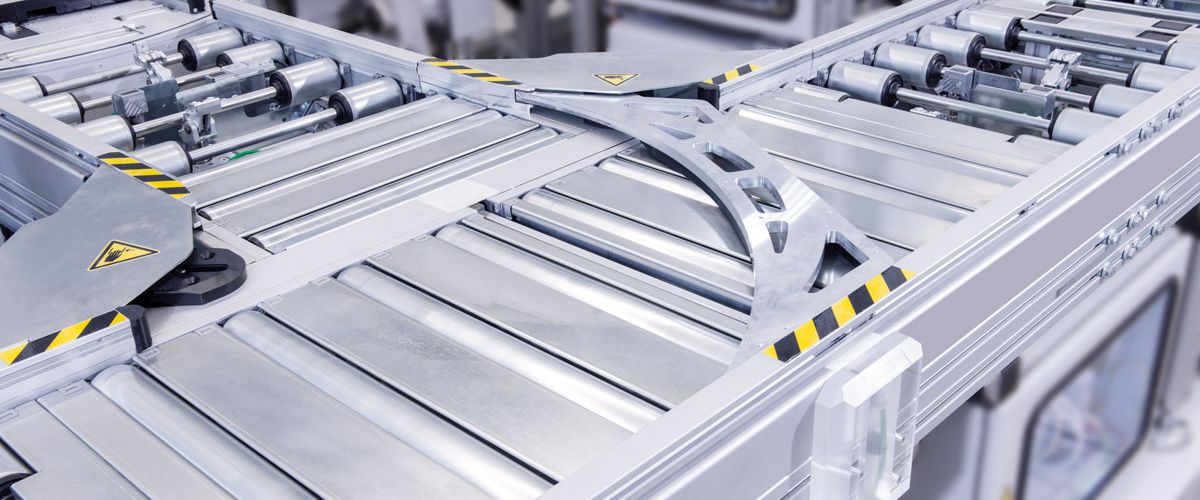

Transfersystem TS5
Modular, zuverlässig, effizient. Das Rollenfördersystem, mit dem höhere Lasten von mehr als 400 kg über lange Strecken transportiert werden können.

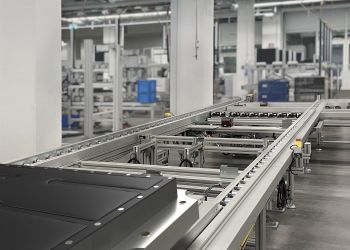

Transfersystem TS7
Das TS7 Transfersystem ermöglicht es schwerste Batteriepacks bis weit über eine Tonne sicher und zuverlässig durch die Montage zu transportieren.

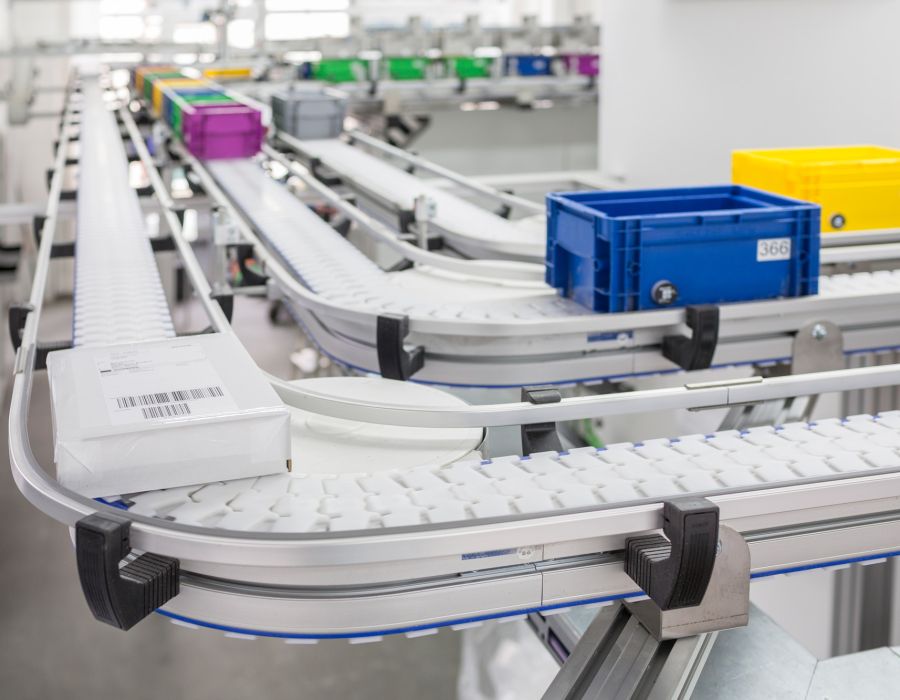

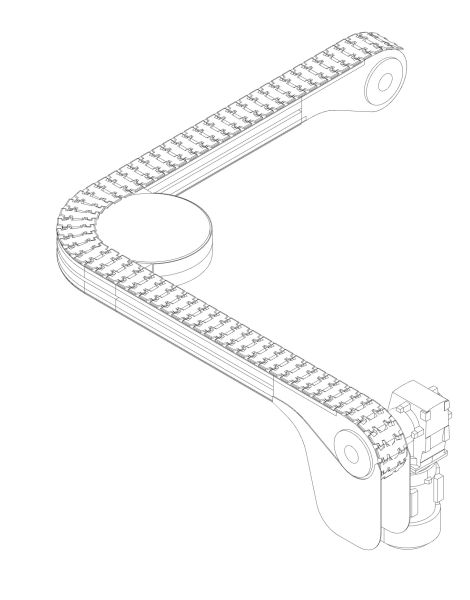

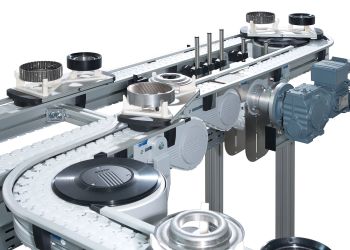

VarioFlow – Kettenfördersystem
Mit dem VarioFlow plus von Bosch Rexroth steht Ihnen ein leistungsstarker, standardisierter und vielseitiger Kettenförderer zur Verfügung.
Mit ihren vielfältigen Systemkomponenten eignen sich die TS 2plus Montagelinien für die unterschiedlichsten Branchen.
Das vielseitige Transfersystem TS 2plus des Marktführers arbeitet zuverlässig, selbst unter erschwerten Bedingungen, wie beispielsweise in ESD-Umgebung sowie Rein- und Trockenräumen und eignet sich somit für eine Vielzahl von Industriezweige. Von der Automobilindustrie über die Elektronik und Elektrotechnik bis hin zur optischen Industrie und Medizintechnik – das TS 2plus ist fast überall einsetzbar.
Technische Eckdaten/ Vorteile
- Gewichtsklasse: 0-240 kg
- Werkstückträgergrößen 160 x 160 bis 1.200 x 1.200 mm
Das System für die Solarindustrie
Ob waferbasierte Solarmodule oder Module in Dünnschichttechnik – die Fertigung dieser Produkte ist ein extrem sensibler und komplexer Prozess, der eine ganze Reihe von Bearbeitungsschritten umfasst und höchste Ansprüche an den Materialtransport vor, innerhalb und nach den einzelnen Bearbeitungsstationen stellt. Die Glasplatten sind nicht nur relativ großflächig und sehr zerbrechlich, sondern auch äußerst empfindlich gegen Verschmutzungen. Deshalb hat Bosch Rexroth ein spezielles Transfersystem entwickelt, das diesen hohen Anforderungen gerecht wird und sich durch hohe Wirtschaftlichkeit auszeichnet.
Im Produktionsprozess von Solarmodulen ist ein stoß- und erschütterungsfreier Transport ohne Staubetrieb unumgänglich. Dazu werden die Förderstrecken in kurze Segmente unterteilt:
- Abhängig von den jeweiligen Modulabmessungen sind die einzelnen Segmente meist zwei bis drei Meter lang, 0,6 bis 1,5 Meter breit und aus zwei bis fünf Spuren aufgebaut.
- Jedes Segment verfügt über einen eigenen Antrieb.
- Der Antrieb stoppt, um das Modul für eine Bearbeitung zu positionieren oder wenn das folgende Streckensegment noch durch ein anderes Modul belegt ist.
- Frequenzumrichter sorgen für sanftes Abbremsen und Beschleunigen.
- Die Hub-Quereinheit LTS übernimmt das schonende Umsetzen der Module von Längs- auf Querstrecken.
Vorteile
- Gewicht: bis 120 kg
- Individuelle Systeme schnell und kostengünstig realisiert
- Schonender Materialfluss
- geringe Korrekturen der Endposition der Solarmodule auf der Bandstrecke
- Transport von bis zu 160 °C heißen Glasplatten
- Realisierbar mit bis zu 5 Spuren, individuell auf die Größe des Solarpanels angepasst
Bei der Modulherstellung spielt eine saubere Produktionsumgebung die entscheidende Rolle. Nur so kann eine gleichbleibend hohe Produktqualität sichergestellt werden. Deshalb stand bei der Entwicklung des TS 2pv und seiner Komponenten die Reinraumtauglichkeit im Vordergrund.
